如何正确安装和使用电源滤波器

如何安装使用电源滤波器

滤波器安装应注意三个方面：

1)滤波器金属外壳的接地方法；

2)滤波器的安装位置；

3)滤波器输入输出隔离。

滤波器金属外壳的接地方法

无论使用交流滤波器还是直流滤波器，滤波器的金属外壳都必须直接接触设备的金属机箱。对于安装在电路板上的滤波器，金属外壳应焊接在电路板上的独立铜覆盖表面上，铜覆盖表面弹簧或螺柱直接与金属机箱连接。

对于交流电源线滤波器，滤波器外壳上的接地端子用于连接安全接地线，而不是金属机箱作为滤波接地。当设备没有金属机箱时，滤波器外壳没有连接，滤波器的性能变得非常差。在这种情况下，请联系汇恒以获得有效的建议。

滤波器输入输出隔离

滤波器的输入线和输出线之间隔离度越高越好。绝对不能将输入线和输出线绞合在一起。

滤波器的安装位置

滤波器安装得越靠近电源线入口越好，理想状态是滤波器的输入线长度为0，这种安装方式如图所示。这种安装方式不仅保证了输入线的长度为0，而且金属机箱的面板将滤波器输入和输出彻底隔离，避免了高频干扰耦合的问题。汇恒的大多数电源滤波器都适合于这种安装方式。

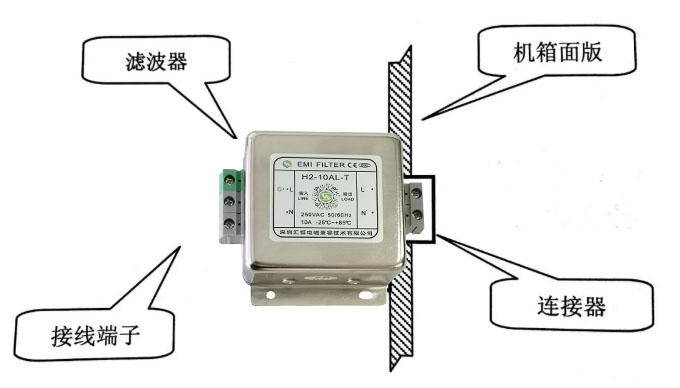

滤波器的理想安装方法

需要注意的是，电化学腐蚀发生在不同金属的接触面之间，导致接触阻抗增加。由于滤波器接地阻抗增加，一些设备在使用一段时间后变得严重。特别是当滤波器的低频滤波效果降低时，应考虑这一因素。
